基于增材制造砂型的橋形支架鑄件鑄造工藝設計及制造
時間：2025-03-27 09:30 來源：特種鑄造 作者：admin 閱讀：次
文章來源：河南平原光電科技有限公司司金梅、呂三雷、李晶晶等人在《特種鑄造及有色合金》2025年第45卷第1期發表了題為《基于3DP砂型的橋形支架鑄件鑄造工藝設計及制造》的文章。該研究由完成，得到了相關項目的資助。文章針對橋形支架鑄件，設計了底注加縫隙式澆注系統，通過模擬軟件對鑄造工藝進行模擬和優化，隨后進行3DP砂型設計和3D砂型打印，采用反重力低壓鑄造工藝完成鑄件生產，并根據鑄件檢測結果對鑄造澆注系統工藝進行完善，最終生產的鑄件滿足技術要求。
針對橋形支架鑄件，設計了底注加縫隙式澆注系統，通過模擬軟件優化鑄造工藝，采用3DP砂型設計和反重力低壓鑄造工藝，最終生產的鑄件滿足技術要求。
在現代兵器、航空航天、船舶等行業中，鋁合金鑄件需要具備結構復雜、尺寸精度高、內部品質良好等特點。然而，傳統的砂型重力鑄造方法難以滿足這些高要求。低壓鑄造由于其充型平穩、組織致密、雜質少等優點而被廣泛應用，但仍然存在一些局限性。3DP砂型技術可以實現無模鑄造、快速制作砂型，克服了復雜形狀鑄件形狀無法出模、造型難、尺寸精度低、模具費用高等缺點。此外，鑄造模擬技術能夠對鑄件在成形過程中的溫度場進行模擬，提前預判縮松、縮孔產生位置，縮短鑄件試制周期。因此，本研究針對橋形支架鑄件進行鑄造工藝設計、模擬和優化，并采用3DP砂型低壓鑄造工藝完成鑄件的生產，具有重要的實際意義。
【研究亮點】
針對橋形支架鑄件的復雜結構和高技術要求，設計了創新的底注加縫隙式澆注系統，有效提高了鑄件的內部品質和尺寸精度。運用先進的鑄造模擬技術對工藝進行優化，提前預判并解決潛在的缺陷問題，縮短了鑄件試制周期，提高了生產效率。采用3DP砂型技術實現無模鑄造，快速制作砂型，克服了傳統砂型鑄造的諸多缺點，為復雜鑄件的生產提供了新的技術途徑。結合反重力低壓鑄造工藝，充分發揮其充型平穩、組織致密等優點，進一步提升了鑄件的質量和性能。
【研究方法】
研究者針對橋形支架鑄件，首先設計了底注加縫隙式澆注系統，并采用ProCAST軟件對鑄造工藝進行模擬，設置澆注溫度為690℃，充型時間為45秒。根據模擬結果優化鑄造工藝，模擬無缺陷后進行3DP砂型設計和3D砂型打印。砂型采用3箱結構，分別是上箱、中箱、下箱，設計時充分考慮了砂型的強度、定位和減重等問題。最后采用反重力低壓鑄造工藝完成鑄件生產，對合金液進行變質和精煉處理，嚴格控制澆注參數，并對鑄件進行T5熱處理。生產過程中，對鑄件進行了一系列檢測和分析，根據檢測結果對鑄造澆注系統工藝進行完善。
【全文解讀】
1 橋形支架鑄件工藝設計與優化
橋形支架鑄件材質為ZL114A（GB/T1173-2013），采用T5熱處理。其輪廓尺寸為500 mm×374 mm×388 mm，壁厚為9~34 mm，尺寸公差等級為DCTG8（GB/T6414-2017）。質量為27 kg。軸孔處內部品質要求高，不允許有縮松、縮孔、夾砂等缺陷，且鑄件結構復雜，底座下方為中空設計，有兩個減重空腔，僅通過4個ϕ20 mm和4個ϕ10 mm的工藝孔與外界相通；要求對鑄件全部進行X光射線檢測，內部品質符合Ⅱ類要求（GB/T9438-2013）。
采用反重力低壓鑄造工藝方案，鑄造過程充型平穩、在壓力下凝固，可減少鑄件不平穩流動導致的缺陷，提高鑄件內部品質。為防止鑄件變形，頂端設計兩處工藝拉筋。澆注系統采用底注加縫隙工藝。4個縫隙澆道尺寸為35 mm×20 mm，4個集渣筒尺寸為ϕ80 mm×400 mm，見圖2a；底部矩形澆口有12個，設置在內腔筋上，澆口高度為45 mm，小端寬度與底部內腔加強筋壁厚一致，斜度為8°，見圖2b；底部橫澆道寬度分別為90 mm和45 mm，高度為50 mm，冷鐵為30塊，厚度為20 mm，設置在厚大部位，對鑄件起激冷作用。
采用ProCAST軟件對鑄造工藝進行模擬，設置澆注溫度為690 ℃，充型時間為45 s。充型過程溫度場見圖3。可以看出，合金液先從底部矩形澆口進入鑄型，充型平穩，無噴濺及紊流現象。
鑄件A、B處為鑄件頂端，放置有冷鐵，過冷度大，最先凝固，緊接著凝固的位置為兩端軸孔處，此部位也有冷鐵，過冷度大。上端溫度最低，中間溫度次之，下部溫度最高，底部澆口最后凝固，實現澆注系統設計的順序凝固目的。鑄件縮孔缺陷主要位于頂端工藝拉筋及底面處。底面分布12個矩形澆口，底部澆口附近存在輕微的縮松，工藝基本可行，按此澆注系統進行試制。
2 砂型設計及打印
砂型采用3箱結構，分別是上箱、中箱、下箱。上箱提前預留冷鐵位置，后期將成形冷鐵采用鑄造黏結劑固定到砂型上；砂芯為一個整體，設計在中箱，既能保證鑄件尺寸精度，又能保證砂芯強度，中箱設計兩根加強筋，保證砂型強度，同時避免砂芯烘干時變形；下箱設計定位芯頭4處，保證砂型定位。鑄造收縮率設為1%，砂型定位子扣斜度為8°，配合間隙為0.5 mm，吃砂量為35 mm。砂型采用3D打印工藝，打印材料為100目硅砂，打印層厚為0.3 mm。圖7為打印成形的砂型。
3 鑄造生產
將冷鐵噴砂后烘干，采用鑄造黏結劑固定在上箱，將打印好的砂型表面刷兩次涂料并烘干，溫度為120~140 ℃，時間為4 h，最后將砂型合型進行澆注。熔煉過程對合金液在730 ℃時采用配比為62.5%的NaCl+25%的NaF+12.5%的KCl（質量分數）的變質劑進行變質，720 ℃時采用氬氣精煉，用密度當量DI來評價鋁液中氫含量［DI=（1-ρ2/ρ1）×100%］。試樣密度越大，試樣越致密，孔隙率越小，密度當量越低；反之密度當量越高，精煉后密度當量為0.3%。調整合金液溫度至680~690 ℃時進行低壓澆注，充型速度為45 mm/s，充型壓力為50 kPa，結晶時間為600 s。對鑄件進行T5熱處理，工藝為535 ℃×12 h固溶，80 ℃水冷，160 ℃×6 h時效。
首先對鑄件進行目視檢查，鑄件底部型腔局部無壁厚，見圖8。經分析，中箱減重型芯與主體砂型僅通過工藝孔相連，見圖9，A、B砂芯強度低，澆注過程中受到高溫合金液的沖刷發生斷裂、上浮，導致鑄件局部無壁厚，后采用增大工藝孔措施以提高砂型強度。
鑄件三維模型內腔底面是一個平面，見圖10a；試制鑄件的內腔底面不是一個平面，高度差為2 mm澆注時，金屬液沖擊導致下箱受到向上的力，下箱將受到的沖擊力全部通過接觸面A傳遞到中箱砂芯上，導致中箱砂芯斷裂、上浮。后續應改進砂型結構，使下箱受到的浮力不全部通過接觸面A傳遞給中箱，而是使下箱受到的浮力分散到中箱B和砂芯C處。
鑄件主要尺寸測量結果見表1。造成尺寸SR217 mm超差的原因為中箱SR217球形面型芯剛度不足，在下箱傳遞的合金液浮力和沖擊力作用下變形。
表2為隨爐試塊的化學成分，符合GB/T1173-2013要求。圖13為隨爐試樣的形狀，采用GB/T1173-2013中砂型鑄造試樣結構；表3為隨爐試樣的力學
針對橋形支架鑄件，設計了底注加縫隙式澆注系統，通過模擬軟件優化鑄造工藝，采用3DP砂型設計和反重力低壓鑄造工藝，最終生產的鑄件滿足技術要求。
在現代兵器、航空航天、船舶等行業中，鋁合金鑄件需要具備結構復雜、尺寸精度高、內部品質良好等特點。然而，傳統的砂型重力鑄造方法難以滿足這些高要求。低壓鑄造由于其充型平穩、組織致密、雜質少等優點而被廣泛應用，但仍然存在一些局限性。3DP砂型技術可以實現無模鑄造、快速制作砂型，克服了復雜形狀鑄件形狀無法出模、造型難、尺寸精度低、模具費用高等缺點。此外，鑄造模擬技術能夠對鑄件在成形過程中的溫度場進行模擬，提前預判縮松、縮孔產生位置，縮短鑄件試制周期。因此，本研究針對橋形支架鑄件進行鑄造工藝設計、模擬和優化，并采用3DP砂型低壓鑄造工藝完成鑄件的生產，具有重要的實際意義。
【研究亮點】
針對橋形支架鑄件的復雜結構和高技術要求，設計了創新的底注加縫隙式澆注系統，有效提高了鑄件的內部品質和尺寸精度。運用先進的鑄造模擬技術對工藝進行優化，提前預判并解決潛在的缺陷問題，縮短了鑄件試制周期，提高了生產效率。采用3DP砂型技術實現無模鑄造，快速制作砂型，克服了傳統砂型鑄造的諸多缺點，為復雜鑄件的生產提供了新的技術途徑。結合反重力低壓鑄造工藝，充分發揮其充型平穩、組織致密等優點，進一步提升了鑄件的質量和性能。
【研究方法】
研究者針對橋形支架鑄件，首先設計了底注加縫隙式澆注系統，并采用ProCAST軟件對鑄造工藝進行模擬，設置澆注溫度為690℃，充型時間為45秒。根據模擬結果優化鑄造工藝，模擬無缺陷后進行3DP砂型設計和3D砂型打印。砂型采用3箱結構，分別是上箱、中箱、下箱，設計時充分考慮了砂型的強度、定位和減重等問題。最后采用反重力低壓鑄造工藝完成鑄件生產，對合金液進行變質和精煉處理，嚴格控制澆注參數，并對鑄件進行T5熱處理。生產過程中，對鑄件進行了一系列檢測和分析，根據檢測結果對鑄造澆注系統工藝進行完善。
【全文解讀】
1 橋形支架鑄件工藝設計與優化

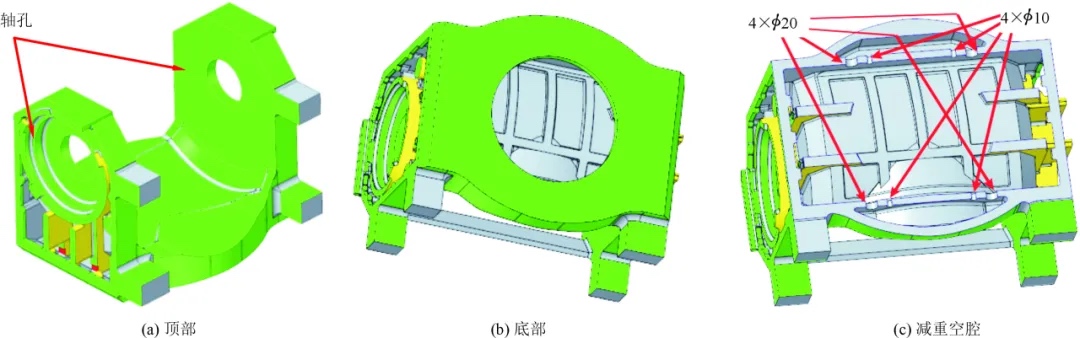

橋形支架鑄件材質為ZL114A（GB/T1173-2013），采用T5熱處理。其輪廓尺寸為500 mm×374 mm×388 mm，壁厚為9~34 mm，尺寸公差等級為DCTG8（GB/T6414-2017）。質量為27 kg。軸孔處內部品質要求高，不允許有縮松、縮孔、夾砂等缺陷，且鑄件結構復雜，底座下方為中空設計，有兩個減重空腔，僅通過4個ϕ20 mm和4個ϕ10 mm的工藝孔與外界相通；要求對鑄件全部進行X光射線檢測，內部品質符合Ⅱ類要求（GB/T9438-2013）。
圖1 橋形支架鑄件結構

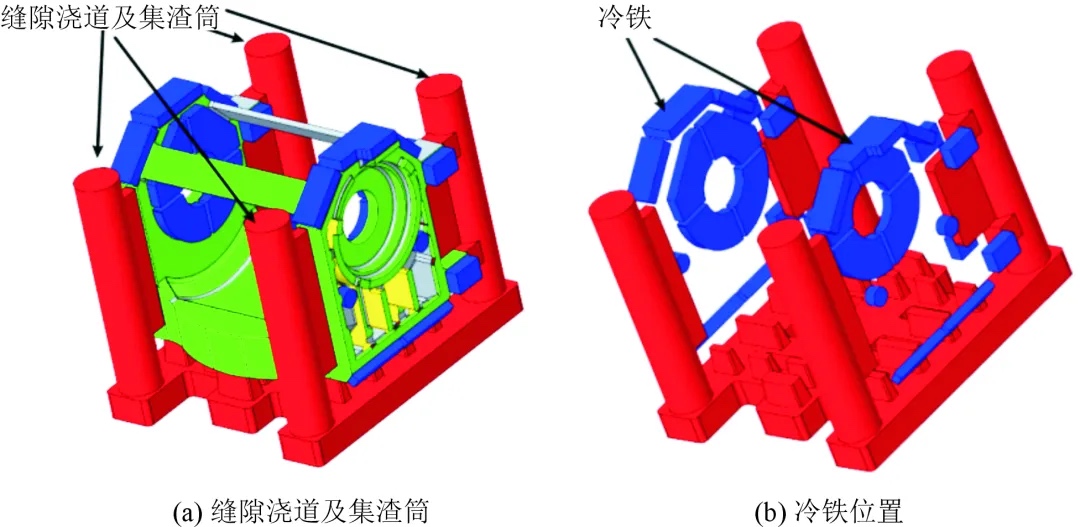

采用反重力低壓鑄造工藝方案，鑄造過程充型平穩、在壓力下凝固，可減少鑄件不平穩流動導致的缺陷，提高鑄件內部品質。為防止鑄件變形，頂端設計兩處工藝拉筋。澆注系統采用底注加縫隙工藝。4個縫隙澆道尺寸為35 mm×20 mm，4個集渣筒尺寸為ϕ80 mm×400 mm，見圖2a；底部矩形澆口有12個，設置在內腔筋上，澆口高度為45 mm，小端寬度與底部內腔加強筋壁厚一致，斜度為8°，見圖2b；底部橫澆道寬度分別為90 mm和45 mm，高度為50 mm，冷鐵為30塊，厚度為20 mm，設置在厚大部位，對鑄件起激冷作用。
圖2 支架鑄件澆注系統結構
采用ProCAST軟件對鑄造工藝進行模擬，設置澆注溫度為690 ℃，充型時間為45 s。充型過程溫度場見圖3。可以看出，合金液先從底部矩形澆口進入鑄型，充型平穩，無噴濺及紊流現象。
圖3 支架鑄件充型過程溫度場分布

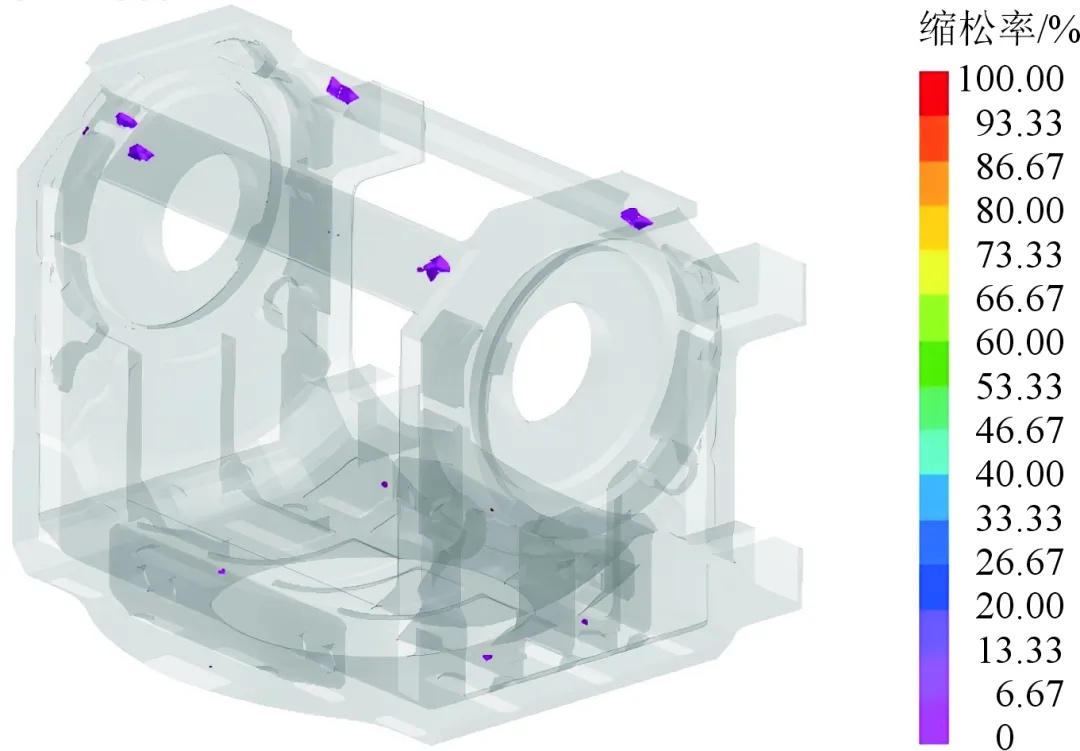

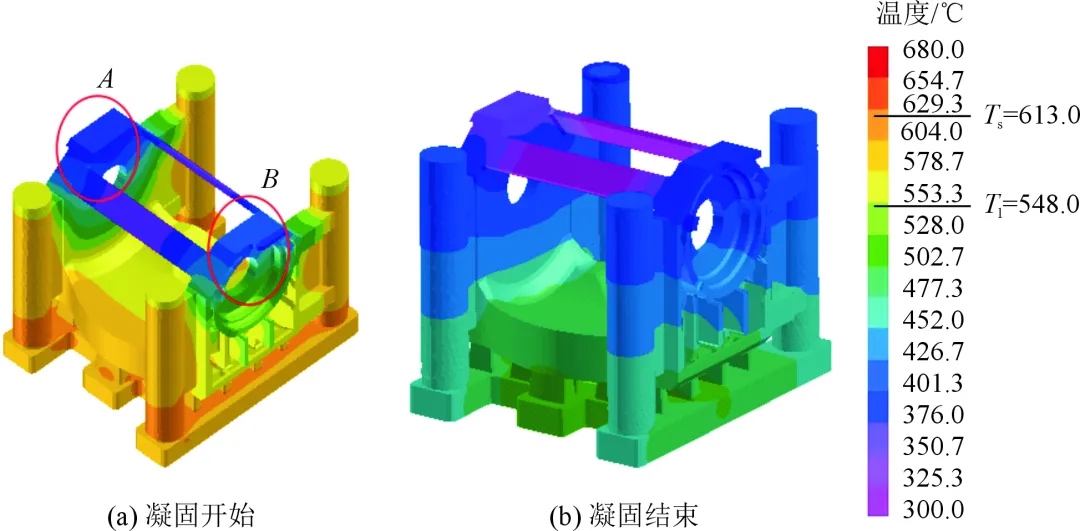

鑄件A、B處為鑄件頂端，放置有冷鐵，過冷度大，最先凝固，緊接著凝固的位置為兩端軸孔處，此部位也有冷鐵，過冷度大。上端溫度最低，中間溫度次之，下部溫度最高，底部澆口最后凝固，實現澆注系統設計的順序凝固目的。鑄件縮孔缺陷主要位于頂端工藝拉筋及底面處。底面分布12個矩形澆口，底部澆口附近存在輕微的縮松，工藝基本可行，按此澆注系統進行試制。
圖4 支架鑄件凝固過程溫度場分布
圖5 支架鑄件縮松、縮孔缺陷位置
2 砂型設計及打印

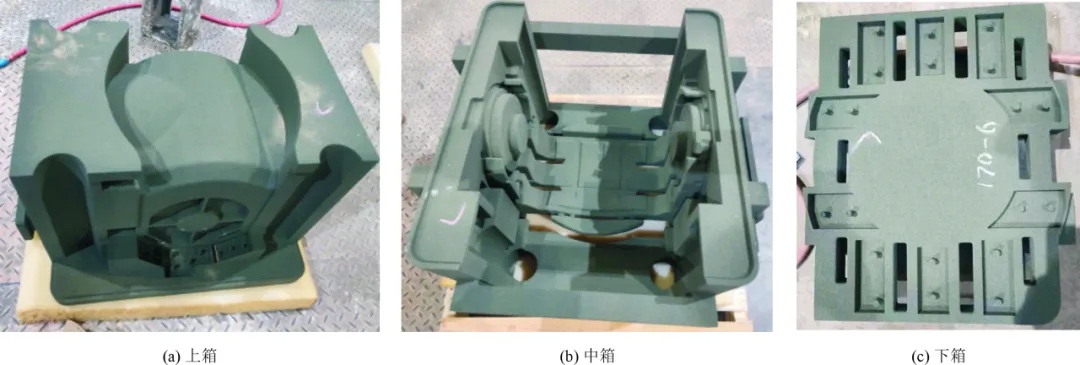

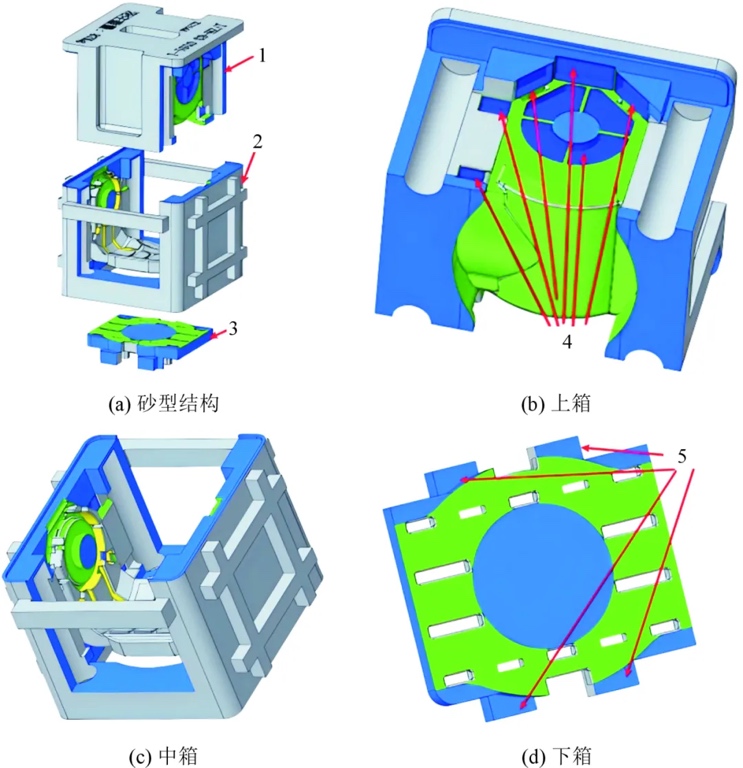

砂型采用3箱結構，分別是上箱、中箱、下箱。上箱提前預留冷鐵位置，后期將成形冷鐵采用鑄造黏結劑固定到砂型上；砂芯為一個整體，設計在中箱，既能保證鑄件尺寸精度，又能保證砂芯強度，中箱設計兩根加強筋，保證砂型強度，同時避免砂芯烘干時變形；下箱設計定位芯頭4處，保證砂型定位。鑄造收縮率設為1%，砂型定位子扣斜度為8°，配合間隙為0.5 mm，吃砂量為35 mm。砂型采用3D打印工藝，打印材料為100目硅砂，打印層厚為0.3 mm。圖7為打印成形的砂型。
圖6 砂型結構
1.上箱 2.中箱 3.下箱 4.冷鐵位置 5.定位芯頭
圖7 3DP砂型
3 鑄造生產
將冷鐵噴砂后烘干，采用鑄造黏結劑固定在上箱，將打印好的砂型表面刷兩次涂料并烘干，溫度為120~140 ℃，時間為4 h，最后將砂型合型進行澆注。熔煉過程對合金液在730 ℃時采用配比為62.5%的NaCl+25%的NaF+12.5%的KCl（質量分數）的變質劑進行變質，720 ℃時采用氬氣精煉，用密度當量DI來評價鋁液中氫含量［DI=（1-ρ2/ρ1）×100%］。試樣密度越大，試樣越致密，孔隙率越小，密度當量越低；反之密度當量越高，精煉后密度當量為0.3%。調整合金液溫度至680~690 ℃時進行低壓澆注，充型速度為45 mm/s，充型壓力為50 kPa，結晶時間為600 s。對鑄件進行T5熱處理，工藝為535 ℃×12 h固溶，80 ℃水冷，160 ℃×6 h時效。

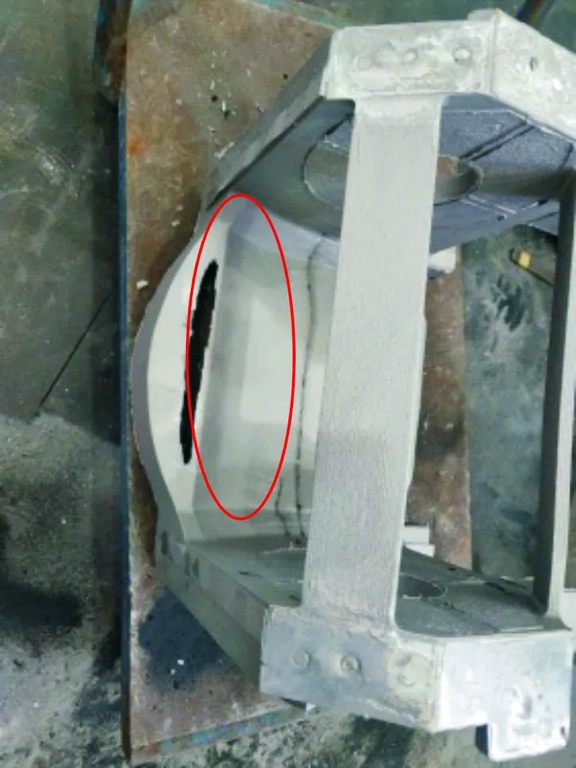

首先對鑄件進行目視檢查，鑄件底部型腔局部無壁厚，見圖8。經分析，中箱減重型芯與主體砂型僅通過工藝孔相連，見圖9，A、B砂芯強度低，澆注過程中受到高溫合金液的沖刷發生斷裂、上浮，導致鑄件局部無壁厚，后采用增大工藝孔措施以提高砂型強度。
圖8 鑄件局部無壁厚圖 圖9 砂型斷裂位置

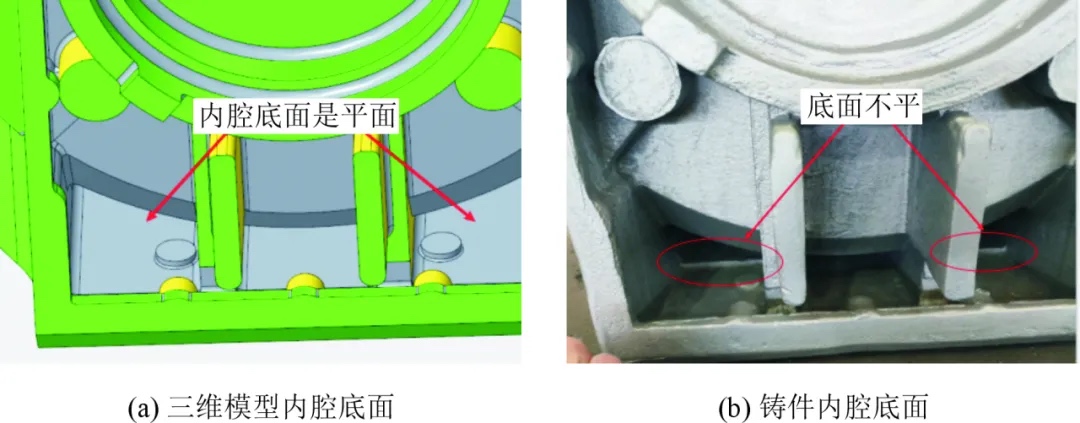

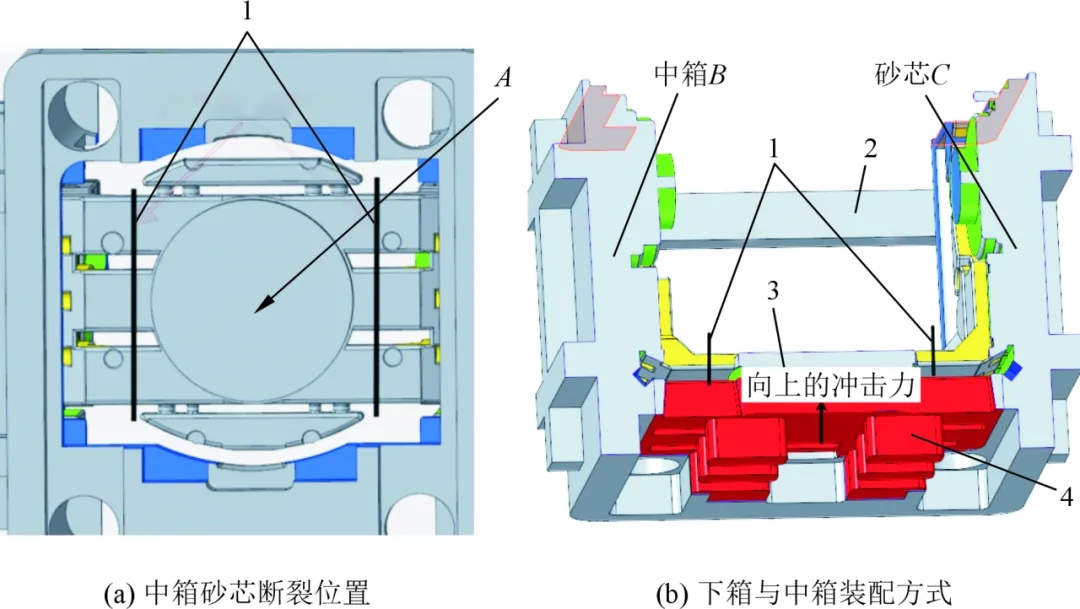

鑄件三維模型內腔底面是一個平面，見圖10a；試制鑄件的內腔底面不是一個平面，高度差為2 mm澆注時，金屬液沖擊導致下箱受到向上的力，下箱將受到的沖擊力全部通過接觸面A傳遞到中箱砂芯上，導致中箱砂芯斷裂、上浮。后續應改進砂型結構，使下箱受到的浮力不全部通過接觸面A傳遞給中箱，而是使下箱受到的浮力分散到中箱B和砂芯C處。
圖10 內腔底面結構
圖11 下箱與中箱裝配分析
1.砂芯斷裂位置 2.中箱 3.接觸面A 4.下箱

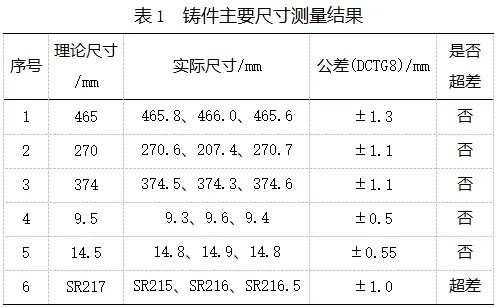

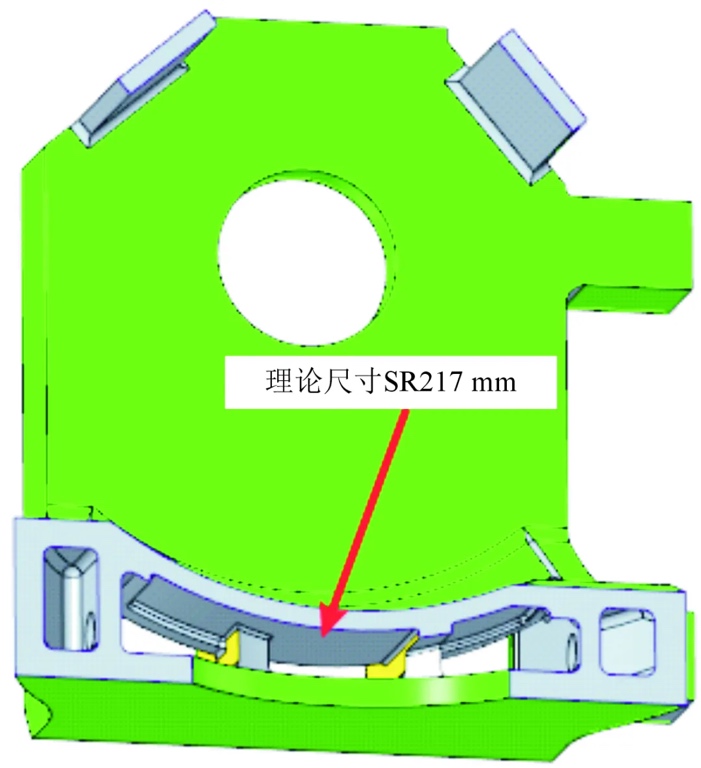

鑄件主要尺寸測量結果見表1。造成尺寸SR217 mm超差的原因為中箱SR217球形面型芯剛度不足，在下箱傳遞的合金液浮力和沖擊力作用下變形。
圖12 超差尺寸
表2為隨爐試塊的化學成分，符合GB/T1173-2013要求。圖13為隨爐試樣的形狀，采用GB/T1173-2013中砂型鑄造試樣結構；表3為隨爐試樣的力學
