用柔性熱塑性聚合物進行3D打印光學的新方法
時間：2020-02-14 14:56 來源：3D打印光學 作者：中國3D打印網 閱讀：次
盡管需求量很大，但是大多數光學材料都很難使用最新的制造技術制造成所需的形狀，但是阿肯色大學（UARK）的研究人員現在已經開發出了一種新的基于微擠壓的3D打印方法，該方法可以可以與柔軟可拉伸的熱塑性聚合物一起使用，這種聚合物在商業上被稱為Clear
Ballistic
gel。這項新技術發明提供了一種廉價的方式，使常規的熔融沉積建模（FDM）打印機能夠使用防彈凝膠進行打印，防彈凝膠是一種新型材料，可以在國防，醫療和光學行業中實現許多應用。
光學器件的3D打印在為廣泛的應用制造復雜的光學器件方面具有巨大的潛力。然而，事實證明，使用諸如玻璃的常規光學材料進行印刷既具有挑戰性又成本高。在阿肯色大學，我們開發了一種新的低成本方法，用于使用柔軟且可拉伸的光學材料對光學設備進行3D打印，這為該特定領域打開了新的大門。” 該方法和方法的共同創造者Edidiong Nseowo Udofia從UARK最近的機械工程專業博士研究生畢業。

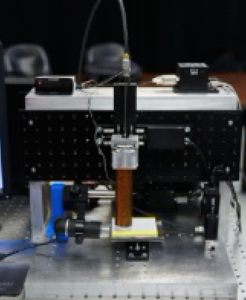

根據Udofia和Whechao Zhou發表的論文UARK機械工程系的助理教授，盡管有許多用于3D打印熱塑性聚合物的商用FDM打印機，但由于其靈活性，目前沒有任何打印機與防彈凝膠兼容。為了解決這個問題，他們開發了一種低成本的基于注射器的打印頭，用于連續熔化和擠出防彈凝膠，然后在70°C左右開始熔化。定制設計的打印頭由一個30毫升的玻璃注射器和一個沉積噴嘴組成，該玻璃注射器用作墨水容器，一個沉積噴嘴，它們都裝在一個加熱的鋁室內，以方便凝膠加熱和擠出。然后，他們將打印頭安裝到自己的自定義3D打印機上。首先將凝膠融化，然后通過使用數字閥控制沉積壓力將其推出噴嘴，
研究人員聲稱，打印頭是專門為避免堵塞而設計的。它還能夠以最小的變化將溫度保持在70至130°C之間，并且可以使用小于100微米（μm）的針頭尺寸進行打印。
“ Clear Ballistics膠是可商購的軟明膠材料，其主要市場是彈道測試。創建凝膠打印系統的想法應運而生，這是由于醫療市場對制作用于手術前計劃，醫學研究，教育和培訓的解剖模型的需求。由我的顧問周文超發起。然而，在我們的研究過程中，很明顯的是，凝膠的光學清晰度可以使其成為制造柔軟且可拉伸的光學器件的誘人材料，這在光學領域是一個全新的方向。” Udofia繼續說道。

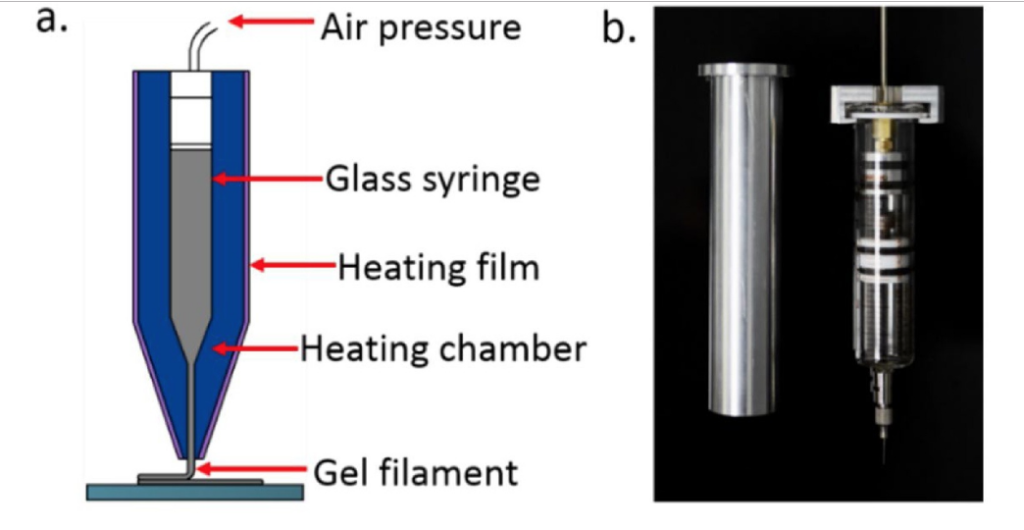

定制設計的打印頭和沉積噴嘴安裝在加熱的鋁腔室內，有助于凝膠加熱和擠出
Udofia解釋說：“除了印刷Clear Ballistics明膠，從理論上講，我們小組開發的印刷系統還可以印刷任何可以在相對較低的溫度下熔化成液態的材料。”
這項研究是在位于阿肯色大學機械工程系的Advanced Manufacturing AM 3實驗室完成的，該實驗室自2015年以來一直是Udofia的博士學位。學生，并配備了光刻技術和FDM 3D打印機，CNC軋機，多材料3D打印機，3D掃描儀，高倍率顯微鏡等等。研究人員還提到，去年從AM 3實驗室剝離出來的初創公司AMBOTS已為此技術申請了專利。
他們基于微擠壓的3D打印機技術可以在露天打印凝膠，而無需支撐浴或支撐材料。根據Udofia的說法，現有的印刷光學方法需要在印刷過程中精心設計的支撐材料，或者在極端的后處理條件下使用，這使得這種方法非常適合各種應用。
他們展示了它如何與一系列光學技術一起工作，包括獨特的藝術照明，平面和3D保形表面上的光波分束器和合路器電路，以及光學編碼器。他們還印刷了波導（用于傳輸電磁能的設備），并注意到它們顯示出超過98％的出色光學透明度。
與凝膠成型相比，凝膠印刷具有幾個優勢，主要是可以以低成本，快速的周轉時間和易用性制造復雜的模型。
一些目標應用包括將打印頭出售給擁有FDM打印機或FDM打印機供應商（例如Ultimaker或Makerbot）的客戶，甚至提供具有熱塑性和凝膠打印功能的整套FDM打印機。
光學器件的3D打印在為廣泛的應用制造復雜的光學器件方面具有巨大的潛力。然而，事實證明，使用諸如玻璃的常規光學材料進行印刷既具有挑戰性又成本高。在阿肯色大學，我們開發了一種新的低成本方法，用于使用柔軟且可拉伸的光學材料對光學設備進行3D打印，這為該特定領域打開了新的大門。” 該方法和方法的共同創造者Edidiong Nseowo Udofia從UARK最近的機械工程專業博士研究生畢業。
根據Udofia和Whechao Zhou發表的論文UARK機械工程系的助理教授，盡管有許多用于3D打印熱塑性聚合物的商用FDM打印機，但由于其靈活性，目前沒有任何打印機與防彈凝膠兼容。為了解決這個問題，他們開發了一種低成本的基于注射器的打印頭，用于連續熔化和擠出防彈凝膠，然后在70°C左右開始熔化。定制設計的打印頭由一個30毫升的玻璃注射器和一個沉積噴嘴組成，該玻璃注射器用作墨水容器，一個沉積噴嘴，它們都裝在一個加熱的鋁室內，以方便凝膠加熱和擠出。然后，他們將打印頭安裝到自己的自定義3D打印機上。首先將凝膠融化，然后通過使用數字閥控制沉積壓力將其推出噴嘴，
研究人員聲稱，打印頭是專門為避免堵塞而設計的。它還能夠以最小的變化將溫度保持在70至130°C之間，并且可以使用小于100微米（μm）的針頭尺寸進行打印。
“ Clear Ballistics膠是可商購的軟明膠材料，其主要市場是彈道測試。創建凝膠打印系統的想法應運而生，這是由于醫療市場對制作用于手術前計劃，醫學研究，教育和培訓的解剖模型的需求。由我的顧問周文超發起。然而，在我們的研究過程中，很明顯的是，凝膠的光學清晰度可以使其成為制造柔軟且可拉伸的光學器件的誘人材料，這在光學領域是一個全新的方向。” Udofia繼續說道。
定制設計的打印頭和沉積噴嘴安裝在加熱的鋁腔室內，有助于凝膠加熱和擠出
Udofia解釋說：“除了印刷Clear Ballistics明膠，從理論上講，我們小組開發的印刷系統還可以印刷任何可以在相對較低的溫度下熔化成液態的材料。”
這項研究是在位于阿肯色大學機械工程系的Advanced Manufacturing AM 3實驗室完成的，該實驗室自2015年以來一直是Udofia的博士學位。學生，并配備了光刻技術和FDM 3D打印機，CNC軋機，多材料3D打印機，3D掃描儀，高倍率顯微鏡等等。研究人員還提到，去年從AM 3實驗室剝離出來的初創公司AMBOTS已為此技術申請了專利。
他們基于微擠壓的3D打印機技術可以在露天打印凝膠，而無需支撐浴或支撐材料。根據Udofia的說法，現有的印刷光學方法需要在印刷過程中精心設計的支撐材料，或者在極端的后處理條件下使用，這使得這種方法非常適合各種應用。
他們展示了它如何與一系列光學技術一起工作，包括獨特的藝術照明，平面和3D保形表面上的光波分束器和合路器電路，以及光學編碼器。他們還印刷了波導（用于傳輸電磁能的設備），并注意到它們顯示出超過98％的出色光學透明度。
一些目標應用包括將打印頭出售給擁有FDM打印機或FDM打印機供應商（例如Ultimaker或Makerbot）的客戶，甚至提供具有熱塑性和凝膠打印功能的整套FDM打印機。
制造過程的簡單性，低成本，出色的光學性能和靈活性為制造集成光學器件提供了有吸引力的途徑，并為控制光提供了新的機會。世界各地的公司都在尋找低成本方法，以使用具有所需特性和與光學器件兼容的材料來創建復雜的光學結構。
