2、倒角

    另一種消除支撐的方法是倒角。倒角是一種巧妙的方法，可以將討厭的懸挑變成角度小于45度的無害懸挑。例如，如果你有一個平緩的斜邊或弧邊，你可以用一個不需要支撐的角邊來代替它。這樣的棱角設計稱為倒角。

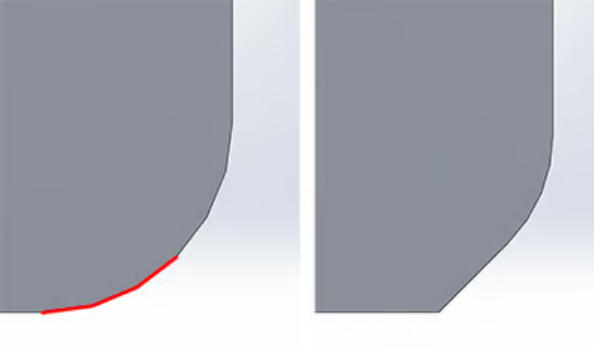

左：需要支撐的逐漸變圓的邊緣。右：無需支撐即可打印的倒角邊緣（來源：3DVerkstan）

同樣，如果模型上有一個孔，也可以將其轉換成水滴形的倒角孔。大多數情況下，這不會影響模型的整體美觀。但它可以幫助您減少打印模型所需的支撐。

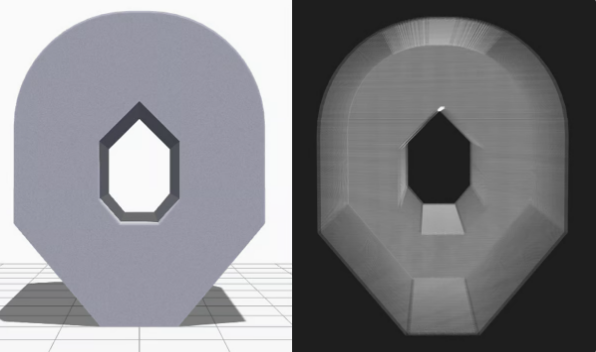

淚滴形狀的倒角孔（來源：Markforged）

七、通過重新定位最大限度地減少支撐

有時，只需在打印床上調整模型的方向，就能最大限度地減少必要的支撐結構。例如，打印下圖中的開放式盒子時，最好將開放面放在頂部。

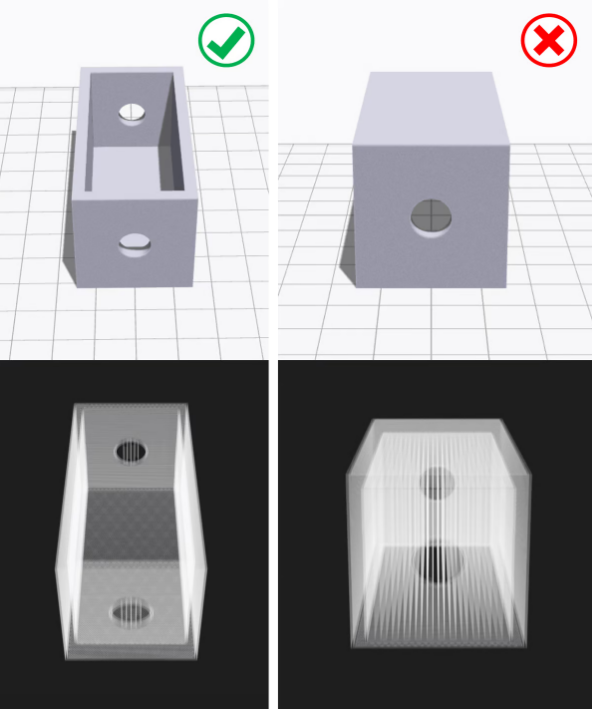

您通常可以通過在構建板上重新調整模型的方向來最大限度地減少支撐（來源：Markforged）

例如，考慮這個人體雕像的例子。

人們可能會想將人物定位在其自然位置（來源：All3DP）

如果您按原樣打印模型，我們將需要支撐左臂。它基本上是一個90度角的長懸挑。

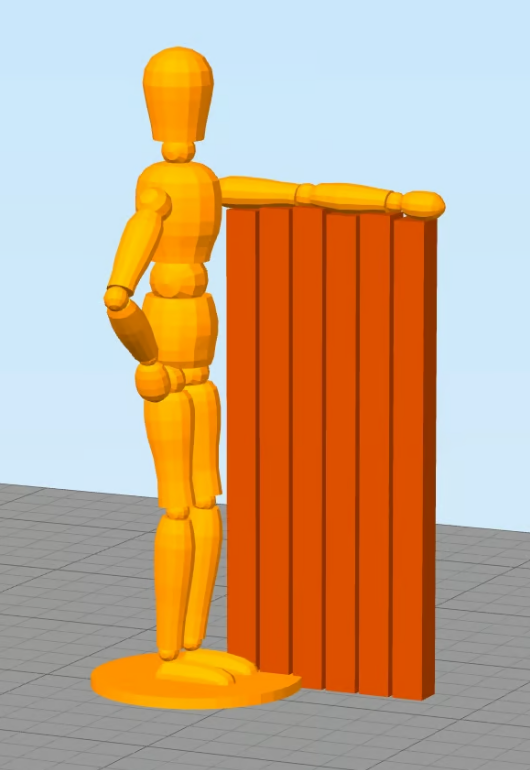

由于距離原點較遠，該手臂需要大量支撐（來源：All3DP）

當您取下支撐物時，很可能會在手臂下側留下瑕疵。為了避免這種情況，您可以將整個模型旋轉45度，然后只為模型的底座添加支撐。無論如何，模型基礎的質量并不重要。這樣，您可以用更少的支撐結構打印模型，并避免左臂受損。

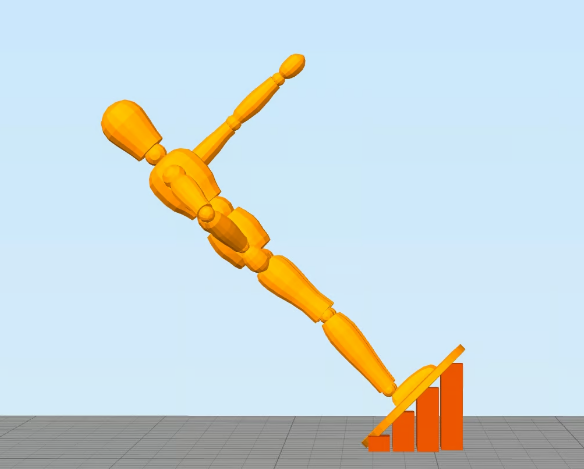

將所有物體保持45度懸垂，可以用更少的支撐打印模型（來源：All3DP）

當然，這個模型只是一個演示。經驗豐富的制作者會發現在膝蓋、臀部和頭部會有一些小"島"，打印頭會在這些地方擠出，導致打印效果非常難看。當然，為了避免出現這種情況，這些"小島"還需要支撐。

八、切片設置

有時，無法避免支撐結構。但即使在這種情況下，也應盡力確保支撐結構穩定、易于拆卸、不浪費大量材料且不損壞模型表面。

切片軟件將為您提供許多調整支撐參數的額外方法。大多數切片軟件可以自動生成支撐，但也提供手動模式，您可以隨意添加或移除支撐。此外，切片軟件還提供許多不同的設置來控制以下方面：

位置

強度

打印后移除的難易程度

對打印表面的損害

在本文中，我們選擇以Cura為重點，因為它是最受歡迎的免費切片器之一。

Cura在"自定義設置"的"支撐"部分提供了大量與支撐結構相關的設置。如果您能正確操作這些設置，就有可能創建出符合大多數基本要求的支撐結構。

1、自動生成的支撐

先做第一件事。如何交叉檢查您的模型是否需要額外支持？

Cura讓這一切變得簡單。將模型導入Cura并在虛擬構建板上定位后，請留意紅色部分。這些部分就是Cura檢測到的懸垂部分。

如果您在模型與構建板接觸的部分底部看到紅色，就不必擔心該區域沒有支撐。構建板會解決這個問題。孔的頂部或兩個結構之間的小紅色區域稱為橋，Cura也會自動處理它們。

如果有其他部分突出顯示為紅色，那么您就要開始擔心了。首先，您需要啟用自動生成的支撐結構，以確保這些紅色部件可以成功打印。為此，只需選中"支持"部分下的"生成支持"復選框即可。

現在，您已經啟用了自動生成的支撐結構，但在模型視圖中可能看不到任何變化。這是因為Cura在默認的"實體"視圖中不顯示支撐結構。要查看生成的支撐結構，請切換到"圖層"視圖。支撐材料（線條和體積）將顯示為茶色。上下移動圖層滑塊可查看支撐結構添加到模型中的位置。

2、樹狀或線性支撐

Cura中的樹狀支撐結構（來源：All3DP）

Cura默認生成晶格支撐結構。在3.2 beta版本中，Cura引入了使用樹狀支撐代替默認格子支撐的可能性。

3、支撐結構放置

Cura中兩種類型的支撐結構放置：“無處不在”和“觸摸構建板”（來源：Ultimaker）

啟用支撐結構后，"支撐"部分下會自動出現一個名為"放置"的設置。通過"位置"設置，您可以粗略控制支撐結構的位置。有兩個選項："到處"和"接觸構建板"。默認情況下選擇"無處不在"。

選擇"無處不在"時，Cura 3D會嘗試在需要的地方構建結構。這意味著您不僅可以在構建板上建立支撐結構，還可以使用模型的一部分作為基座建立支撐結構。這在大多數情況下都是一個合理的選擇，因為這樣可以確保所有不穩定區域都有必要的支撐。

但是，如果非常復雜的模型選擇了"無處不在"，模型最終可能會被支撐材料完全包裹。如果不想這樣，只需將放置設置更改為"接觸構建板"。這將在模型懸空部分的下方創建支撐，而僅在構建板和模型之間創建支撐。

4、啟用支撐屋頂

由于模型的懸垂部分是在支撐結構上打印的，因此這些部件的表面處理效果并不總是最好。啟用支撐屋頂"設置可以幫助解決這個問題。

支撐屋頂是支撐結構頂部的一層致密表皮，它不會對懸垂部分的表面光潔度造成太大影響。在Cura 3D中使用復選框啟用此設置后，您將獲得更好的表面質量。但這種改進是有代價的，因為該選項會使支撐結構比平時更難移除。只有當懸垂部分的表面光潔度對成品的功能至關重要時，才能使用此選項。

5、X/Y距離設置

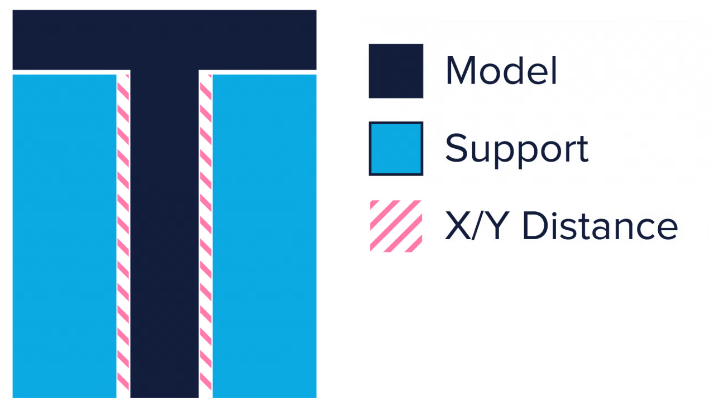

確保您的X/Y距離調整正確（來源：Ultimaker）

有時，支撐件離模型外壁太近，會在模型外表面留下痕跡。您可以使用"支撐"部分下的"支撐X/Y距離"隱藏設置來防止這種情況發生。

Cura中的"支撐X/Y距離"設置主要控制模型垂直墻壁與支撐結構之間在X/Y平面上的最小允許距離。如果支撐結構損壞了墻壁或與墻壁粘連，您可以以0.2毫米的增量增加該值，直到墻壁平整為止。不過，請確保外墻沒有伸出的小懸臂，如果在支撐結構和墻壁之間增加一點距離，這些懸臂就會失去支撐。

6、Z距離設置

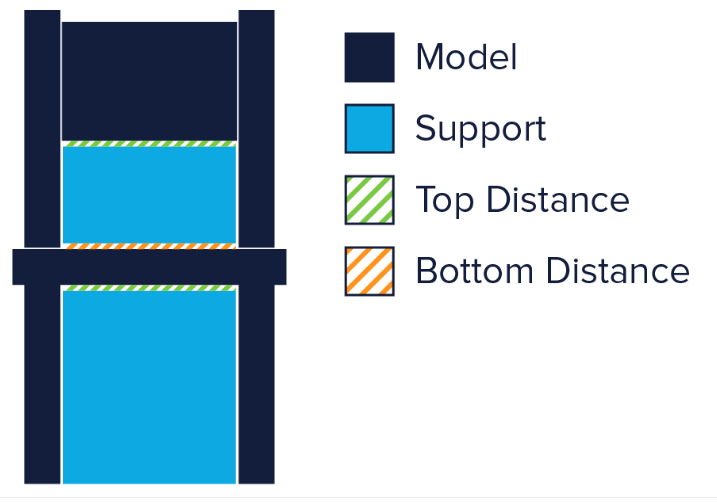

Z距離是更容易移除支撐的重要設置（來源：Ultimaker）

為了使支撐材料在不拉開模型層的情況下干凈利落地斷開，支撐材料之間的連接需要比模型層之間的連接更弱。Cura通過在支撐結構的頂部和底部與模型之間留出空間來創建這種較弱的連接，這個空間被稱為Z間距。

您可以通過控制"Support（支撐）"部分下隱藏的Z-distance（Z間距）設置，使支撐結構更容易分離。該設置的默認值與圖層高度相同。因此，如果您的圖層高度是0.1毫米，默認的Z距也將是0.1毫米。

如果您的支撐材料很難從模型上剝離，請按圖層高度的增量增加該值，直到它完全剝離為止。Cura可以在任何給定圖層上添加支撐材料，也可以不添加支撐材料。遺憾的是，沒有"半層支撐"。因此，如果層高為0.1毫米的打印設置0.2毫米的Z距離過大，而0.1毫米的Z距離又不夠，那么您就沒有Z距離選項了。

7、支撐類型

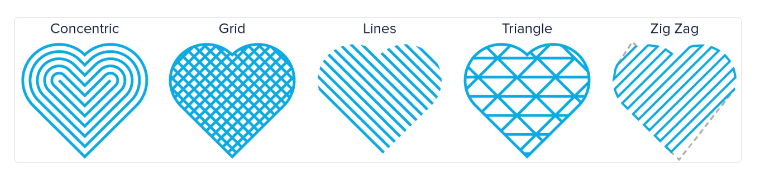

Cura中的支撐模式（來源：Ultimaker）

Cura以七種模式之一生成3D打印支撐材料。您可以使用"設置"部分中名為"支撐模式"的隱藏設置來更改模式。

在大多數情況下，默認圖案"之字形"將在強度和易移除性之間達到最佳平衡。其他模式選項包括"三角形"、"線形"、"網格"、"同心"、"同心三維"、"交叉"，當然還有樹形支撐。如果對默認模式不滿意，可以嘗試使用其他選項。每個選項都能在強度和移除方便性之間取得不同的平衡。對于哪種策略最有效，社區的反饋意見不一，因為這取決于零件的幾何形狀和個人要求。

(責任編輯：admin)
