10種最常用的FDM 3D打印零部件后處理工藝，該選哪一種？(2)
時間：2022-03-30 14:36 來源：南極熊 作者：admin 閱讀：次
6.表面平滑化（丙酮）

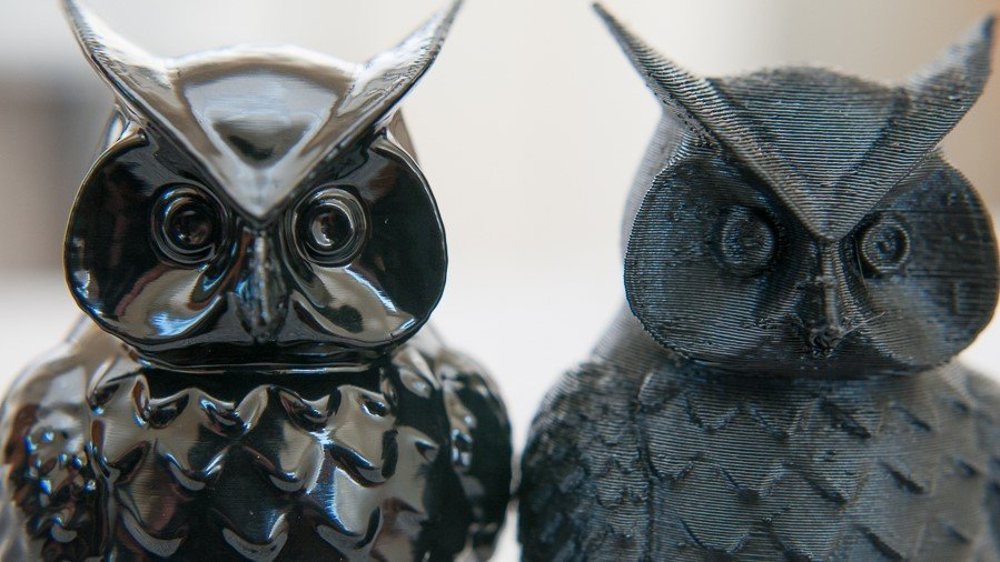

△丙酮能使某些材料上的層紋消失（來源：Sink Hacks）
平滑化是一種流行的后處理技術，特別是對ABS材料打印的模型。丙酮有能力融化ABS，從而使零件表面的層紋變得光滑。
最簡單的方法是將丙酮倒入一個大容器中（可以是塑料的，但建議使用玻璃的），然后將你的打印件放在丙酮上面的平臺上。關閉容器的蓋子10-20分鐘，使蒸汽能夠融化零件的外層。如果你希望蒸汽能從容器中排出，需要提前對蓋子鉆幾個孔。
如果你沒有合適的容器，你可以用刷子將少量的丙酮涂在3D打印件的表面。但是需要注意的是，丙酮是高度易燃的，而且會爆炸。因此，在進行這兩個過程時，應遵循適當的預防措施。即使只是煙霧，如果吸入也是有害的，會造成刺激并使人中毒。需要始終在通風良好的地方工作，確保戴上手套和口罩。
至于聚乳酸PLA，不能用丙酮進行平滑處理，因為它不會融化丙酮，甚至可能使整個打印件變成 "膠狀"，從而破壞它。PLA可以用THF或MEK等化學品進行平滑處理，但其結果不會像丙酮平滑ABS那樣好。
如果你有一些用PVB長絲制作的3D打印件，你可以用異丙醇來進行平滑處理。
優點
✔表面光滑和有光澤
✔丙酮相對便宜
✔快速實現
缺點
✘丙酮平滑處理只適用于ABS打印件
✘尺寸精度可能會受到影響
✘對于較大的打印件有變形的風險
7.拋光（拋光機）

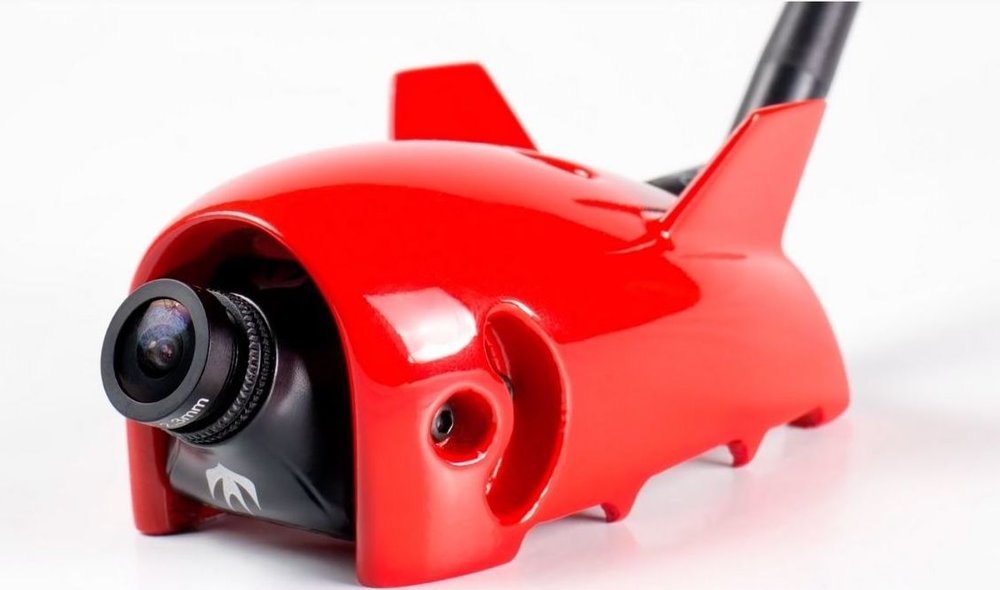

△經過精美拋光的3D打印相機外殼（來源：juresnip via YouTube）
這種3D打印的后期處理技術是用來實現最平滑的表面。拋光3D打印件可以用塑料拋光機和工具來完成，幾乎每個五金店都有。一塊超細纖維布和一個塑料拋光機就是你所需要的。
在對一個零件進行拋光之前，需要先對零件進行適當的打磨，用最細的砂紙進行拋光。打磨后，沖洗你的零件，并確保沒有顆粒留下。如果你使用的是布，將拋光機涂在打磨過的部件上，并以圓周運動的方式移動布，直到你對結果感到滿意。
優點
✔產生光滑如鏡的表面
✔價格低廉
缺點
✘尺寸精度可能會受到影響
✘需要適度的技術水平
8.水轉印

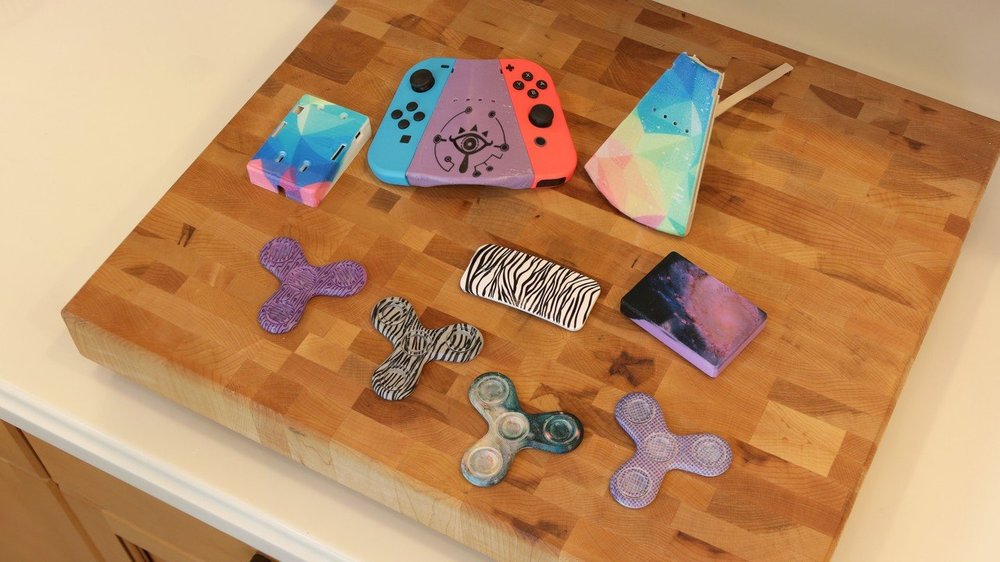

△用水轉印制作的酷炫圖形讓你的3D打印作品脫穎而出（來源：Adafruit)
雖然通常大規模地用于工業產品，但小規模的水轉印可以很容易地應用于3D打印部件，使其看起來非常漂亮。水轉印是使用特殊的水轉印紙將設計的圖案應用于固體物體的過程。這種紙的一面由PVA制成，用噴墨打印機將圖形印在上面。
首先找一個足夠大的容器來容納你的部件，并在其中注入熱水。去掉紙的背面，這樣你就只剩下印有圖形的透明PVA。小心地把它放進水里，等PVA溶解后，你的圖形就會自己漂浮起來。
然后，以45度角將部件慢慢浸入圖形中。你可以用一只手握住它，也可以用一根棍子，以便能夠從遠處工作。一旦零件被完全浸沒，搖晃幾下，你就可以把完成的零件從容器中拉出來。
水轉印只用于提高物體的美感，不改變手感或任何尺寸屬性。然而，你可以在零件上添加的圖形的可能性是無限的，所以這是使你的3D打印作品引人注目的最佳方法之一。
優點
✔保持了尺寸的準確性
✔完全的設計自由
✔適用于所有材料
缺點
✘紙張轉移可能很昂貴
✘需要進行一些嘗試來獲得執行這種技術的感覺
✘不能抵御劃痕或其他表面損傷
9.環氧樹脂涂料

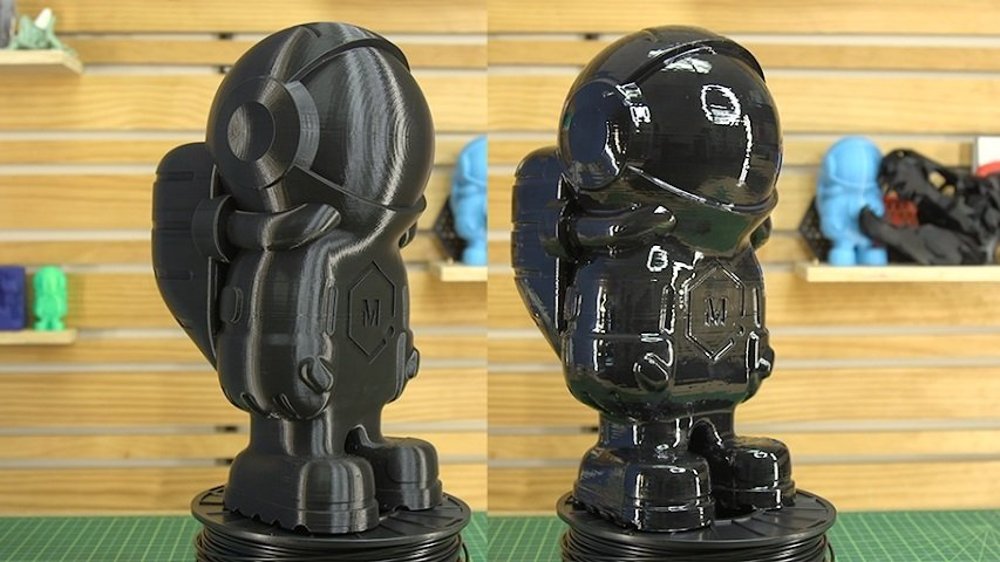

△雖然表面光滑有光澤，但仍然可以看到層紋（來源：MatterHackers)
環氧樹脂涂層可以提高你的3D打印件的強度，但它也可以密封打印件的多孔部分，并作為一個保護層。環氧樹脂涂層由兩種不同的化學品組成：環氧樹脂本身和固化劑。
當你購買環氧樹脂涂層應用的化學品時，你選擇的品牌會提供混合說明。硬化劑和樹脂的比例必須正確，以達到良好的效果，否則你可能最終得到一個永遠不會干的涂層，你準備好混合物之后，就可以把它涂在3D打印的零件上了。
我們建議使用泡沫涂抹器或海綿來涂抹涂層。當你做完第一層后，讓部件干燥，然后用1000或2000級的砂紙打磨。完成后，你就可以涂抹第二層也是最后一層環氧樹脂了。
如果你想嘗試一下環氧樹脂涂層，有一些3D打印專用的環氧樹脂涂層產品，如XTC-3D。
優點
✔提高零件的強度
✔增加了一個耐用的保護層
缺點
✘層線不會完全消失
10.電鍍

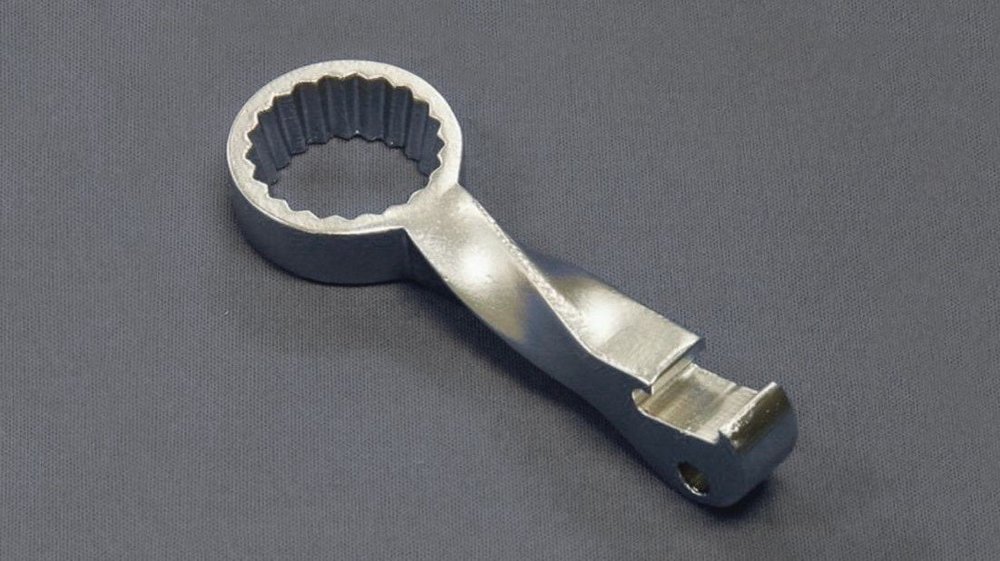

△對于需要堅固或導電的部件來說，電鍍是一種很好的技術（來源：Hubs）
電鍍是一種將金屬涂層添加到其他金屬或具有導電表面的部件的工藝。這是一種偉大的后處理技術，可以大大改善強度和視覺外觀。這個過程本身一開始看起來很復雜，但它并不像它看起來那么技術化。
電鍍基本上是將金屬涂層從一種金屬轉移到另一種金屬（或具有導電表面的部件）。電鍍之所以能夠實現，是由于一種叫做電解的化學過程。電解的兩個主要工具是一個電源（電池或整流器）和一個電解液。
電解液是一種金屬鹽（你想給你的零件涂上的金屬）、酸和水的混合物。需要有電流來啟動陰極（連接到電源的負極）和陽極（正極）之間的反應。
陽極是由你想用作涂層的金屬制成的，而要電鍍的部分則作為陰極。然后將陽極和陰極都浸入電解液中。
電解液中的鹽含有陽離子和陰離子（帶正電和負電的離子），它們需要移動到陰極和陽極以使金屬轉移。打開電源，向電解液中加入電流，導致陰離子移動到陽極，陽離子移動到陰極。
比方說，你想給你的3D打印部件涂上銅，所以你將使用的電解液是硫酸銅（CuSO4）。一旦電流開始，Cu2+陽離子就會移動到陰極，并涂在你的零件上。
這個過程中最常見的金屬是銅和鎳，但也可以用黃銅、金、銀、鉻等材料來做。
由于3D打印的零件是塑料和非導電的，因此在嘗試電鍍之前，你需要對它們進行適當的打磨并涂上導電漆。
優點
✔零件變得更堅固，并具有導電性
✔如果操作得當，尺寸精度不會受到影響
✔視覺外觀得到改善
缺點
✘需要較高的技術水平
✘如果你不戴安全設備（手套和眼鏡），可能會有危險
以上就是FDM 3D打印零部件最常用的10種后處理工藝，主要是針對高分子塑料件，FDM 打印的金屬件的后處理工藝并未納入其中。讀者可以根據自己想要達到的效果，來選擇使用哪種后處理工藝。
(責任編輯：admin)
什么是G代碼？
關于3D打印中氧化鋯相關知
Cura第一層設置：初始層
一文了解3D打印水凝膠
珠寶如何3D打印？終極指南
蠟材料如何3D打印：終極指最新內容
6種從床上去除3D
2023年最佳免費3D
FDM耗材PLA與ABS
誰才是最好的模型
10種最常用的FDM
阿拉斯加航空首次熱點內容
