鎳基高溫合金的形態組織！
時間：2022-02-19 21:04 來源：南極熊 作者：admin 閱讀：次
鎳基高溫合金是指在650°C--1000°C高溫下有較高強度與一定抗氧化腐蝕能力等綜合性能的一類合金。 鎳基高溫合金的組織對熱加工工藝特別敏感。在激光增材制造領域，由于激光的高能束特點，能量分布比較集中，幾乎所有的鎳基高溫合金激光增材制造沉積態組織皆為典型的連續柱狀晶組織，呈現出粗大柱狀晶粒貫穿多個熔覆沉積層連續外延生長、枝晶亞結構銑削和組織致密等特點。
鎳基高溫合金的沉積態組織：
1. 沉淀強化型高溫合金
我國3D打印中應用最廣泛的沉淀強化型高溫合金主要是Inconel718（GH4169）合金激光立體成形Inconel718合金沉積態試樣三個垂直界面的金相組織照片。從垂直于激光掃描方向的截面和平行于激光掃描方向的截面可以看出，外延連續生長的柱狀晶在沉積方向上可穿越幾個沉積層。同時，柱狀晶的生長方向并非嚴格沿沉積方向垂直向上，而是沿向上并偏向激光掃描的方向傾斜。新的沉積層會對已沉積層產生再熱退火或回火處理，導致不同沉積層間和道間呈現典型的層帶結構。
2. 固溶強化型高溫合金
在激光增材制造鎳基高溫合金領域，固溶強化型的Inconel625合金也是備受關注的鎳基高溫合金材料。與激光立體成形GH4619合金類似，激光立體成形Inconel625合金的沉積態組織主要為外延生長的柱狀晶，層帶結構明顯。沉積態試樣頂部等軸晶枝晶區中，在激光立體成形過程中CET轉變（柱狀晶向等軸晶轉變）。

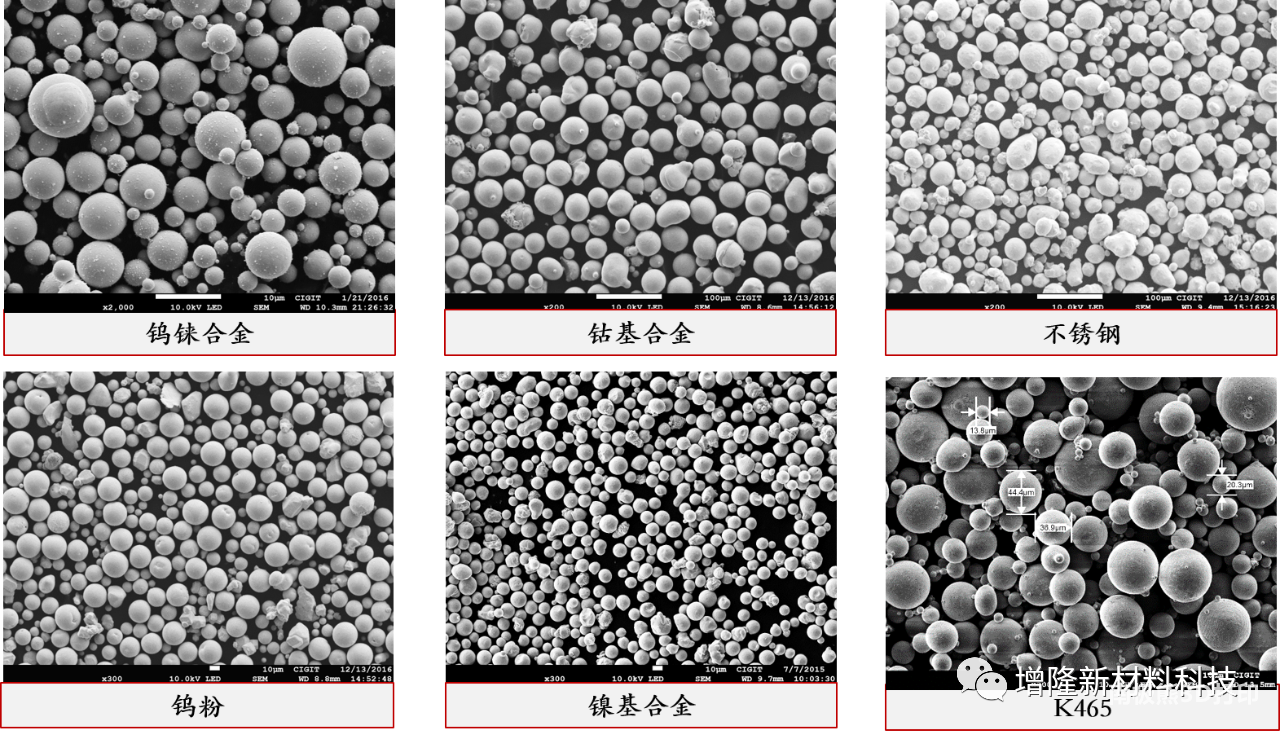

粉末對比
鎳基高溫合金的熱處理態組織：
1. 固溶強化型高溫合金
在激光立體成形Inconel625合金過程中，組織的生長往往呈現一定的方向性且枝晶間往往有大量的Laves相生成，一方面要實現組織的均勻化，另一方面要消除成形過程中的Laves相，實現合金元素的均勻凝固。
激光立體成形Inconel625合金固溶處理后的顯微組織。熱處理后組織仍呈現柱狀晶粒，隨著固溶處理溫度的升高，層間界面逐漸模糊，當溫度達到1100°C時完全消失。在1200°C固溶處理后則發生了再結晶，晶粒細化，表現為粗大柱狀晶轉變為細小的等軸晶。
2. 沉淀強化型高溫合金
對于沉淀強化型高溫合金而言，成形后的熱處理對于其成分、組織的均勻化及力學性能至關重要。鎳基高溫合金如果以單向光柵式掃描路徑激光立體成形Inconel718合金熱處理態試樣在垂直于光束掃描方向的橫截面顯微組織。研究發現，熱處理后試樣發生了再結晶，晶粒細化，表現為粗大柱狀晶轉變為較為細小的等軸晶。同時再結晶的等軸晶的晶粒尺寸不均勻，部分區域晶粒尺寸超過500mm，其他部分晶粒尺寸又小于50mm。這樣的晶粒尺寸明顯大于通常鍛件組織均勻分布的尺寸為25mm左右的晶粒。

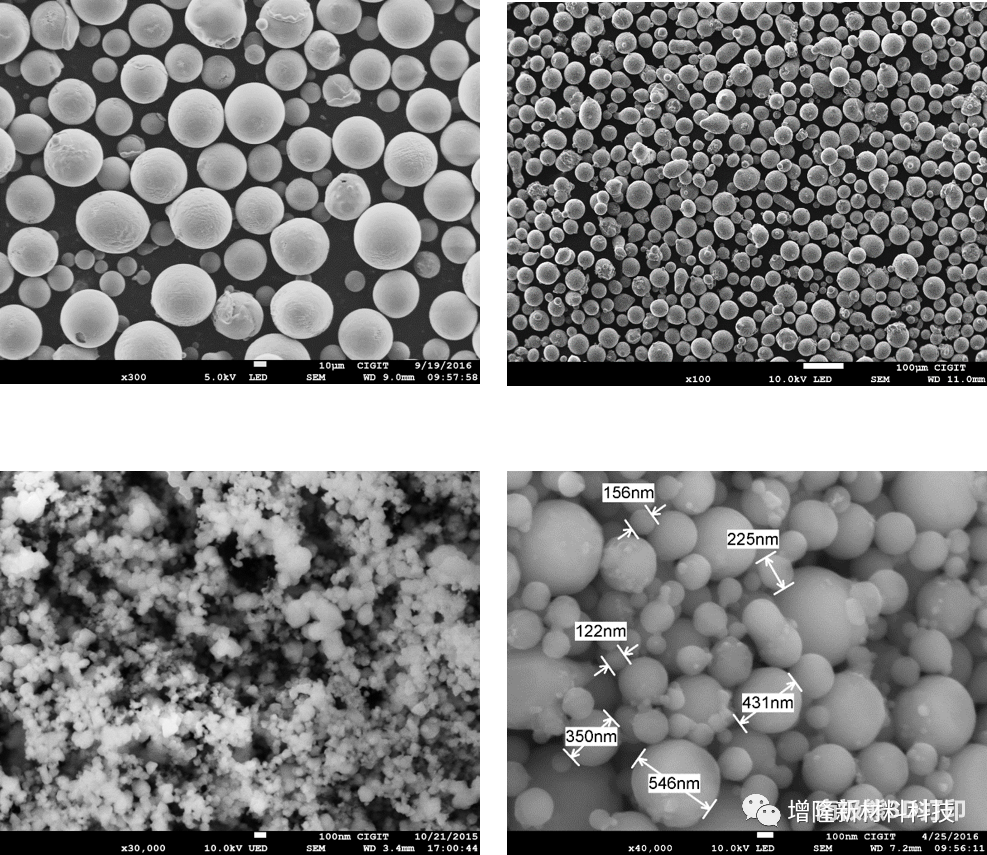

粉末顆粒
在不同狀態下，鎳基高溫合金的成形狀態不相同。在3D打印制備過程中，根據打印制件的不同，來轉變鎳基高溫合金的形態。
(責任編輯：admin)
什么是G代碼？
關于3D打印中氧化鋯相關知
Cura第一層設置：初始層
一文了解3D打印水凝膠
珠寶如何3D打印？終極指南
蠟材料如何3D打印：終極指最新內容
6種從床上去除3D
2023年最佳免費3D
FDM耗材PLA與ABS
誰才是最好的模型
10種最常用的FDM
阿拉斯加航空首次熱點內容
